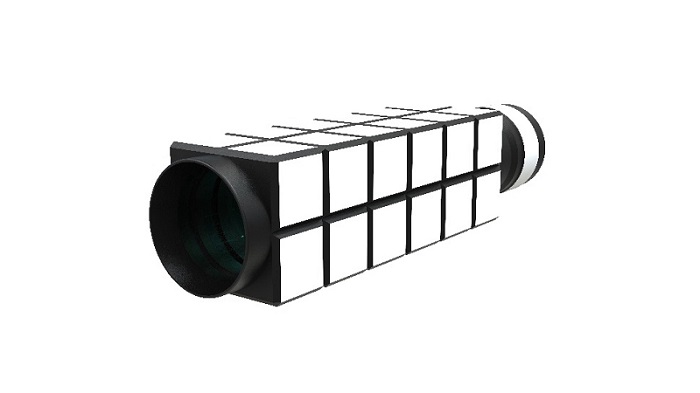

單筒方管前置鏡
發布時間：2022-03-08 2719人看過
用途
方管前置鏡是一種單筒前置鏡，主要用于檢測望遠鏡或平行光管等光學儀器的瞄準軸與安裝基準面或者指定的靠面相對位置精度，或用來檢查某一望遠光學系統分劃板十字分劃線相對鉛垂方向的偏差。
機構及工作原理
方管前置鏡主要由物鏡、分劃板和目鏡組成，是一個單筒望遠系統，其鏡管截面為正方形。鏡管的四個外表面是儀器的工作面，經過精細加工，其相鄰兩面嚴格垂直，相對兩面嚴格平行，分劃板刻線平行于工作面。
由于方管前置鏡的瞄準軸與方管四個工作表面嚴格平行，將方管前置鏡安放到被測基準面上時，其瞄準軸就與安裝基準面平行。這樣通過方管前置鏡瞄準被測望遠鏡或平行光管，測量被測儀器分劃板十字分劃中心相對方管前置鏡分劃線的十字中心偏離程度，就是被測儀器瞄準軸相對安裝基準面的位置精度。
